Construction d’un « Helmer like » pour mon infra perso : part 3, l’assemblage et l’aménagement intérieur

Posted by

Red helmer Part 3, l’assemblage et l’aménagement intérieur

Note : cet article fait partie d’une suite en 3 parties (photos du résultat de Red Helmer dans la dernière partie) :

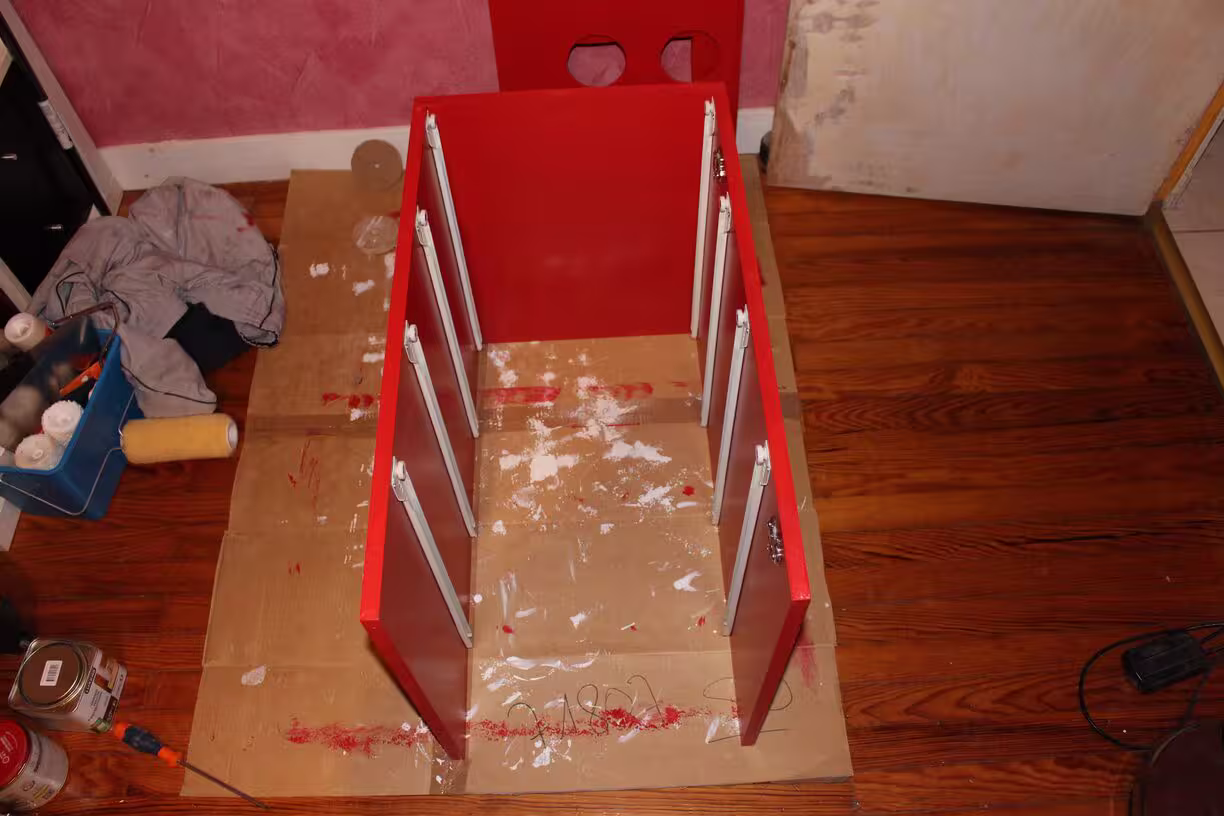

IMG_0349

La partie assemblage s’est très bien passée, sauf quand je me suis rendu compte que les planches des tiroirs étaient trop larges et les coulisses frottaient entre elles. J’ai du poncer tous les champs pour gagner un millimètre. C’est le problème des découpes au millimètre près, si vous comptez trop juste, vous êtes les seul à blâmer quand ça rentre pas !

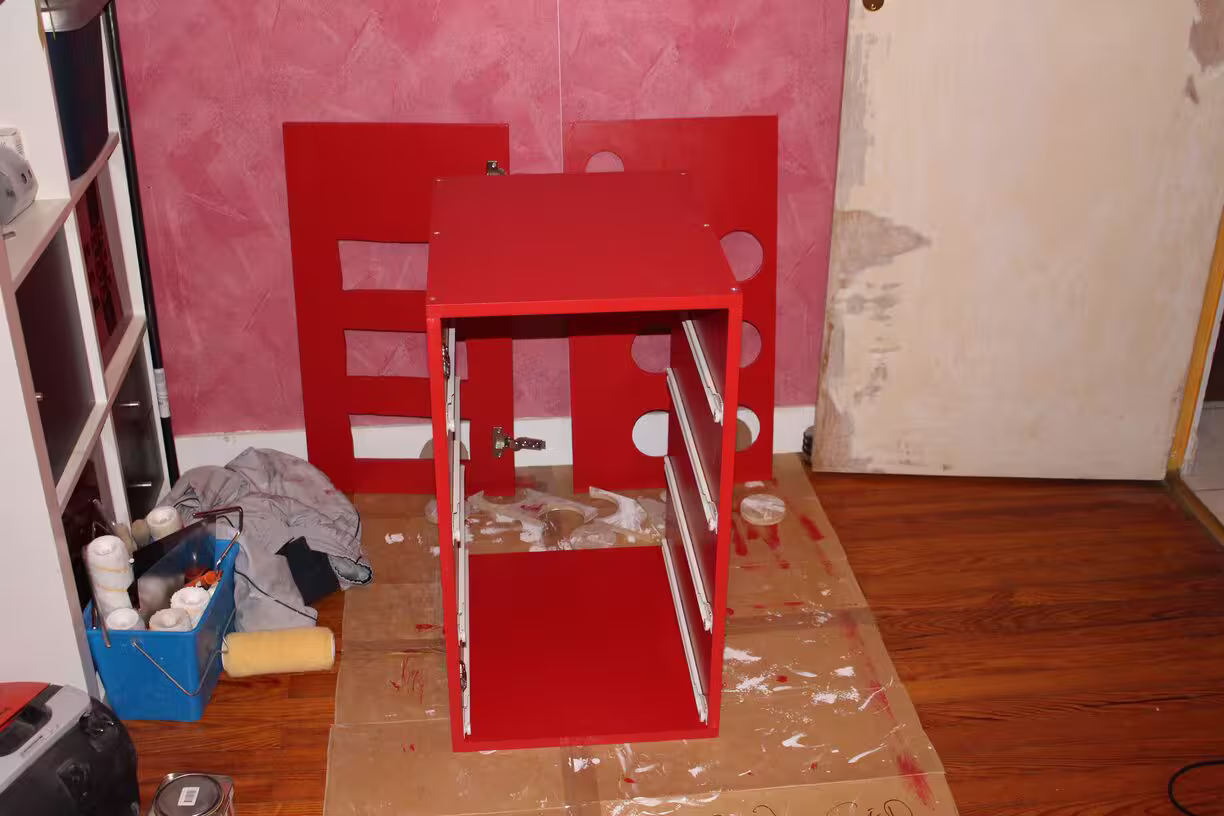

Pour l'instant tout va bien
Pour l’instant tout va bien
Mais c'est quoi cette porte?!? #Fail
Mais c’est quoi cette porte?!? #Fail

What ?

Ah si… j’avais pris les mauvaises charnières au début. Du coup, quand je fermais la porte… bah elle était décalée de 18mm sur la droite…

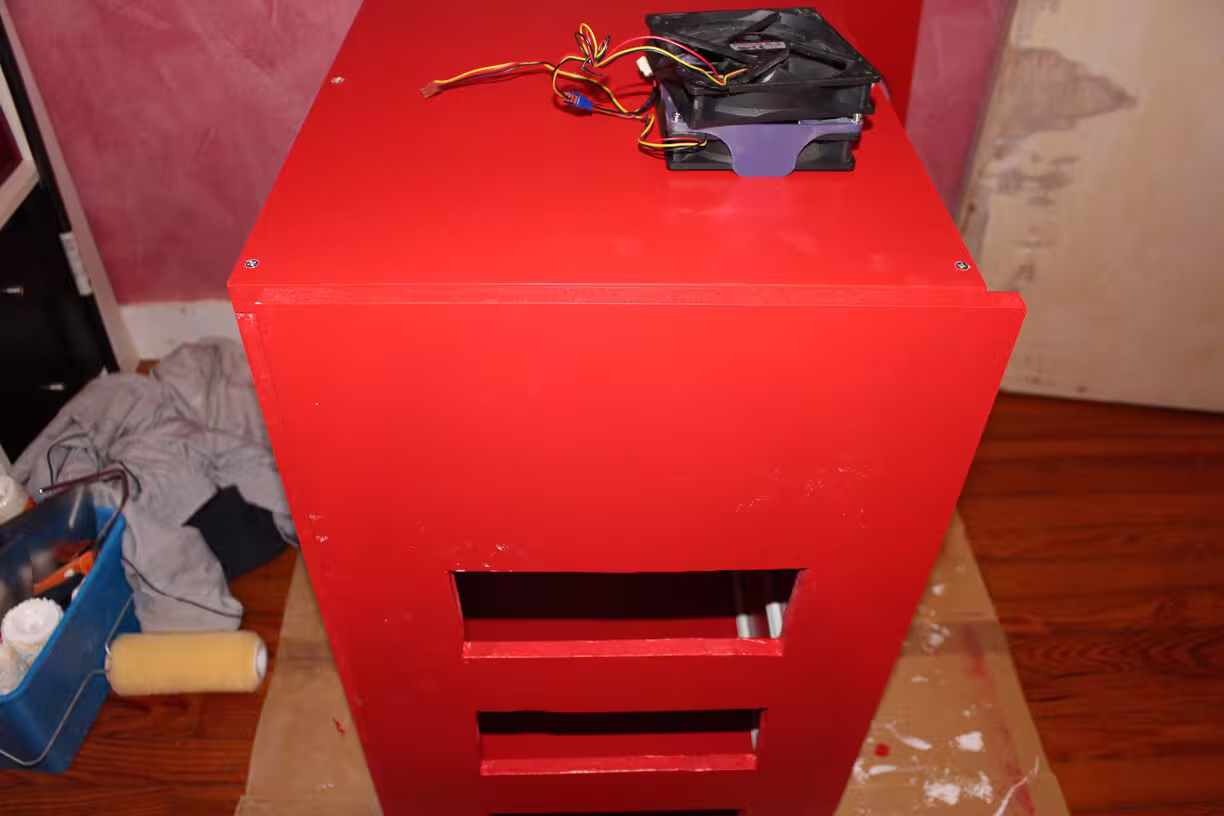

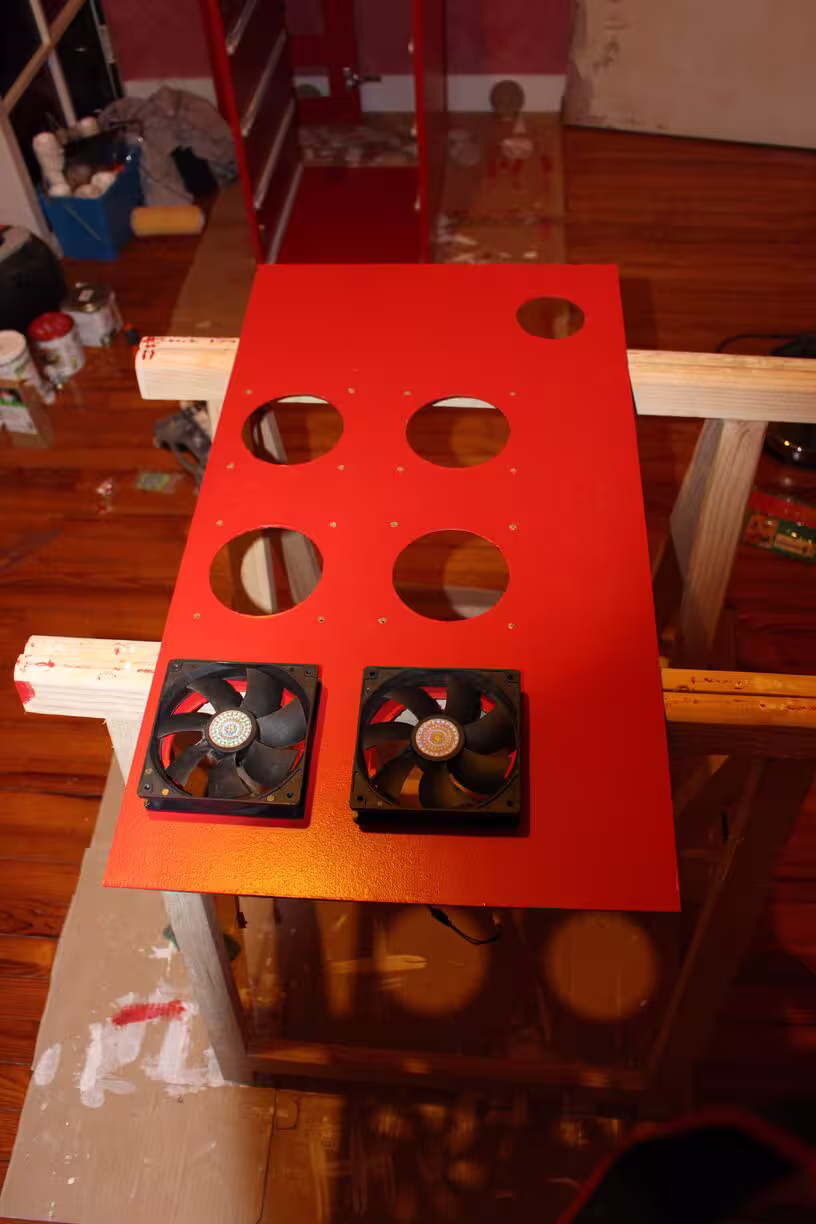

Pose des ventillos sur le fond. C'est bien rigide maintenant
Pose des ventillos sur le fond. C’est bien rigide maintenant
Ça rentre enfin!
Ça rentre enfin!
Le chat n'a rien compris... ce n'est pas une cachette du tout!
Le chat n’a rien compris… ce n’est pas une cachette du tout!

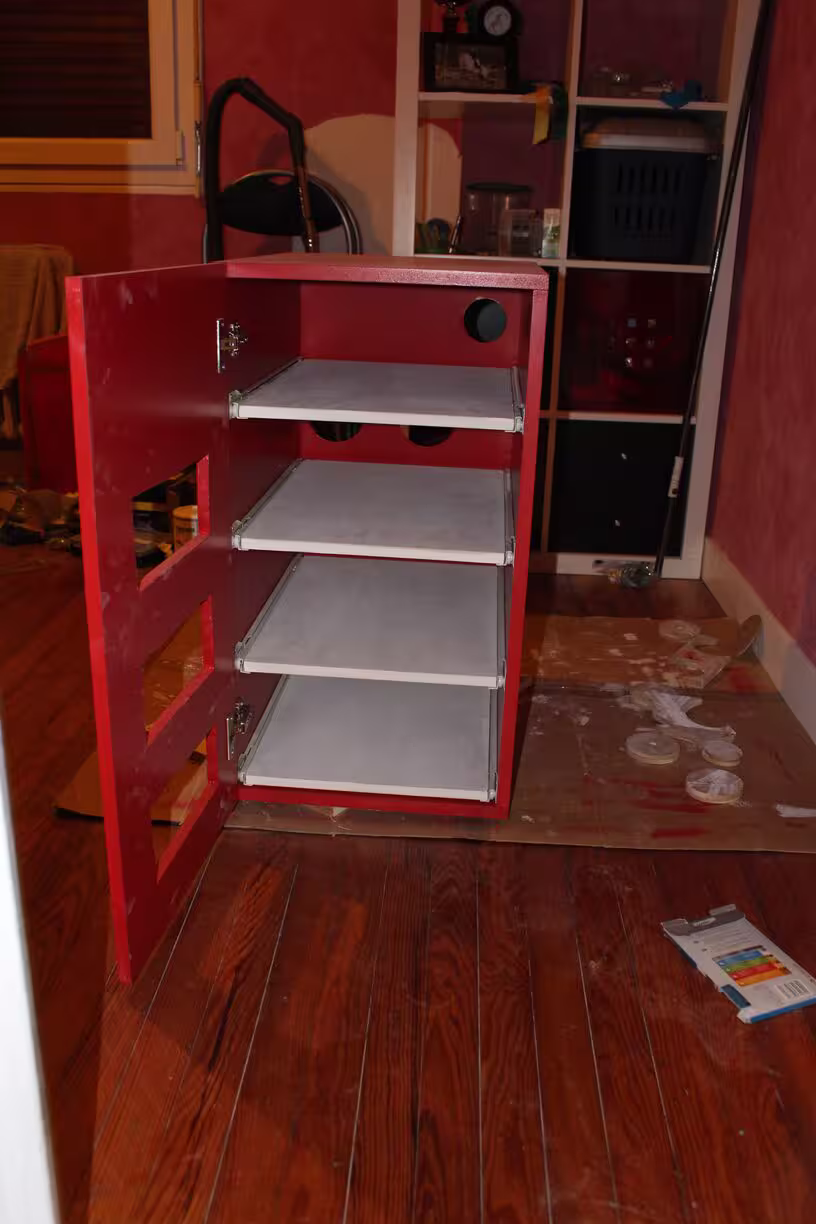

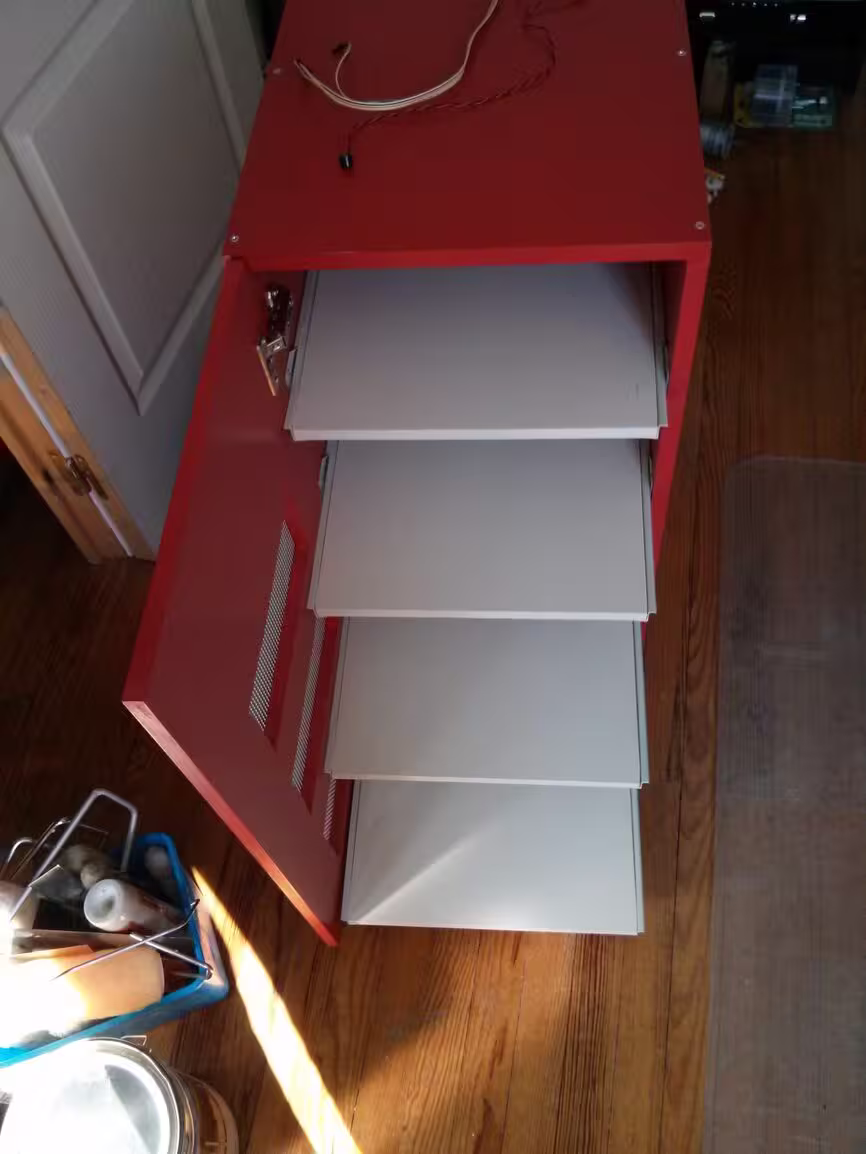

Les tiroirs sortent bien, les rails ne frottent plus entre eux par contre...
Les tiroirs sortent bien, les rails ne frottent plus entre eux par contre…

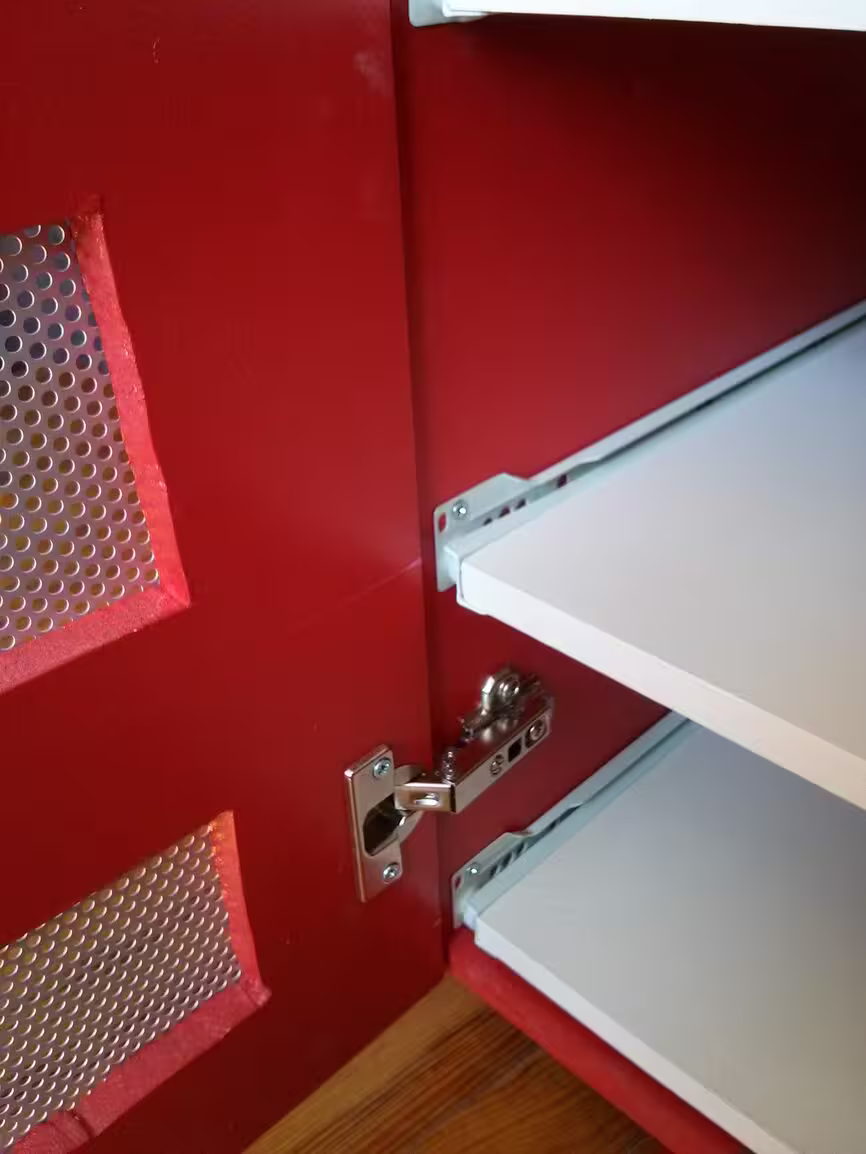

... problème de design : les tiroirs frottent sur la porte quand elle est ouverte à 110°. Je dois la laisser à 90° :-/
… problème de design : les tiroirs frottent sur la porte quand elle est ouverte à 110°. Je dois la laisser à 90° :-/

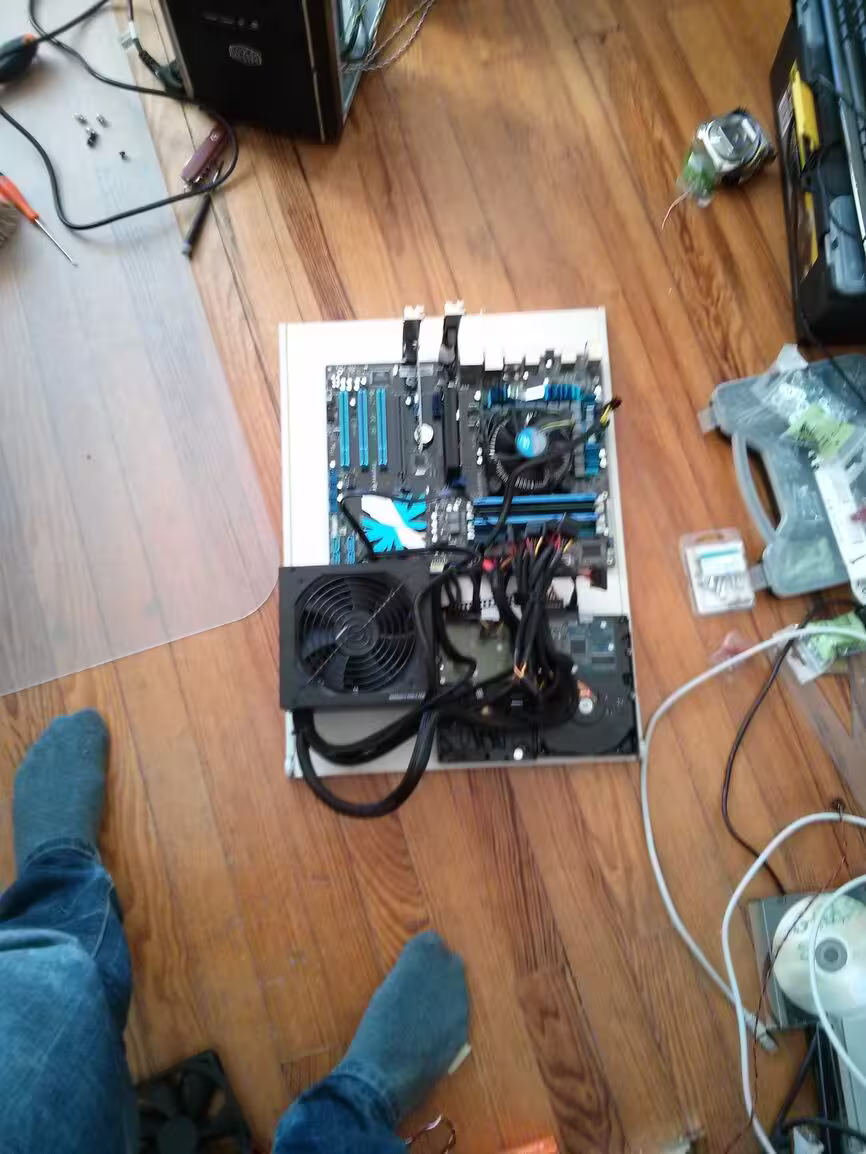

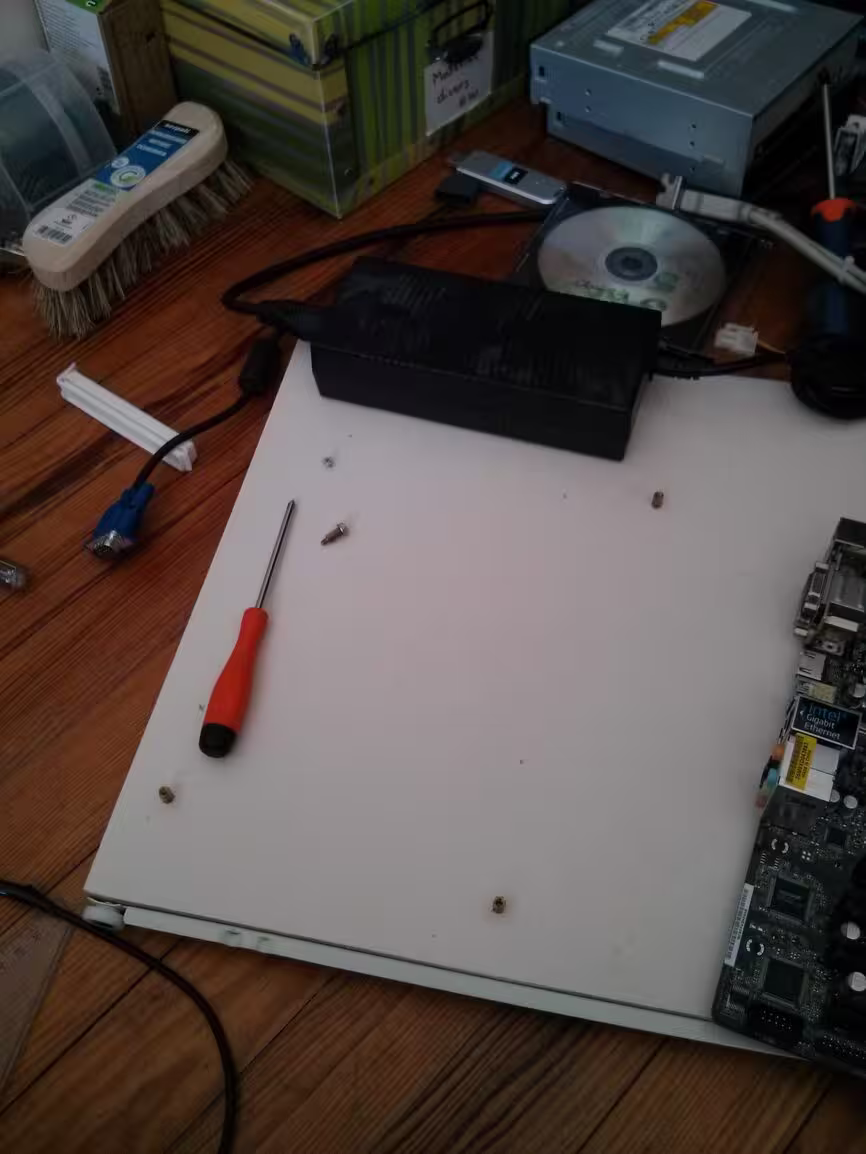

Montage de la carte mère sur la planche : grosse galère! J'ai utilisé un vis pour le prépercage, puis j'ai forcé comme un malade pour faire rentrer les vis de laitons qui surélèvent la carte
Montage de la carte mère sur la planche : grosse galère! J’ai utilisé un vis pour le pré-percage, puis j’ai forcé comme un malade pour faire rentrer les vis de laitons qui surélèvent la carte

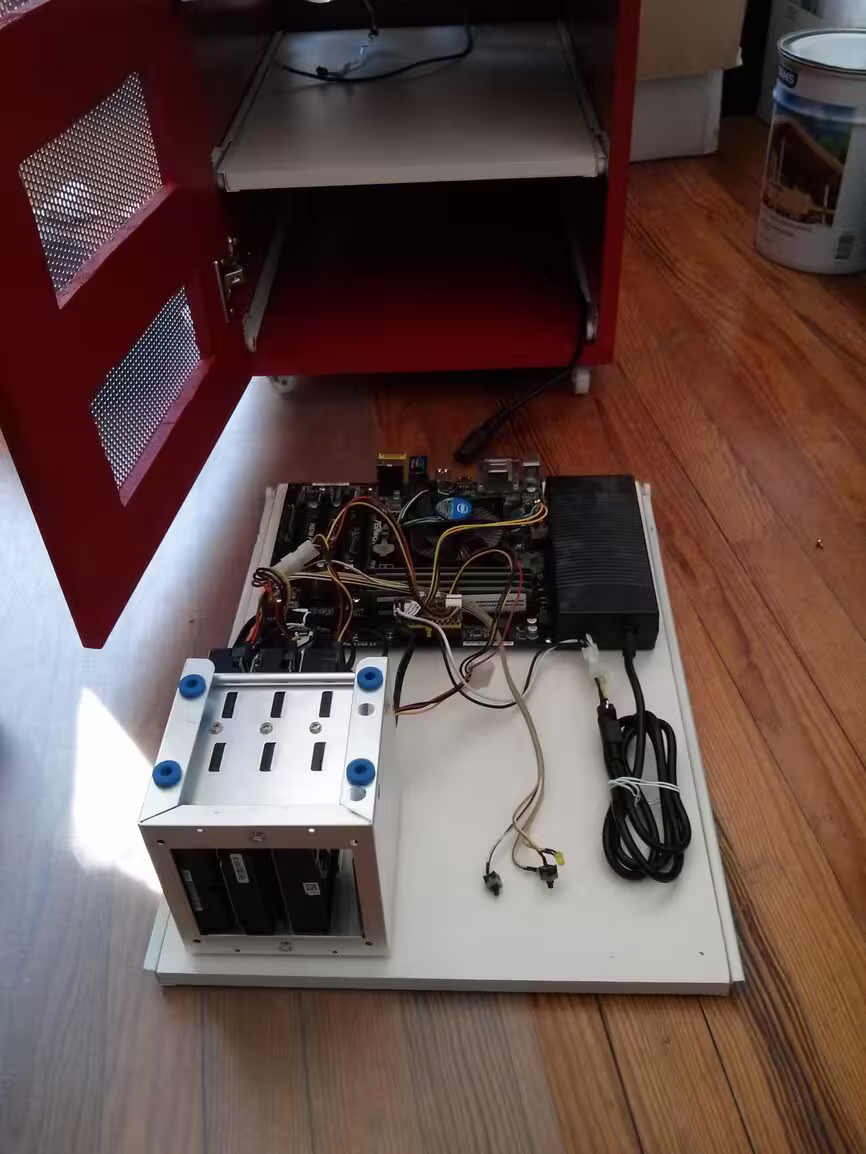

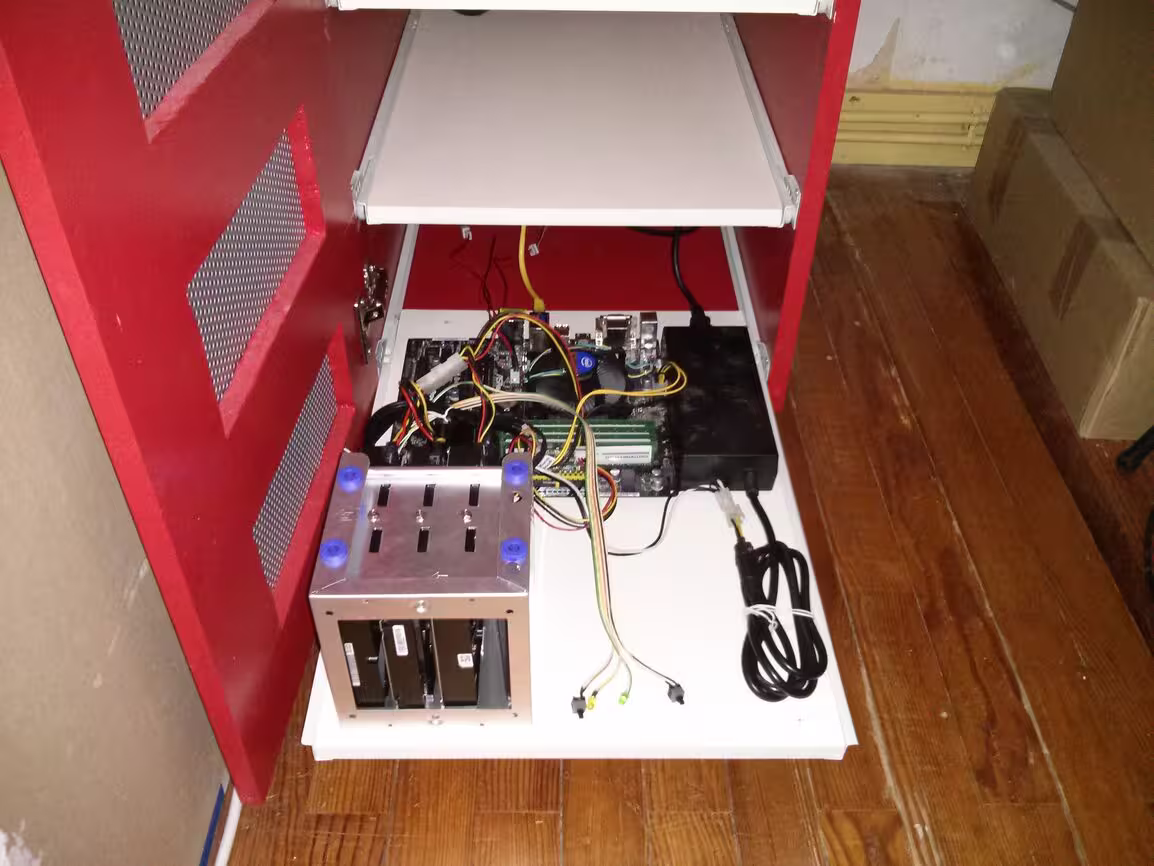

Et voilà le NAS
Et voilà le NAS

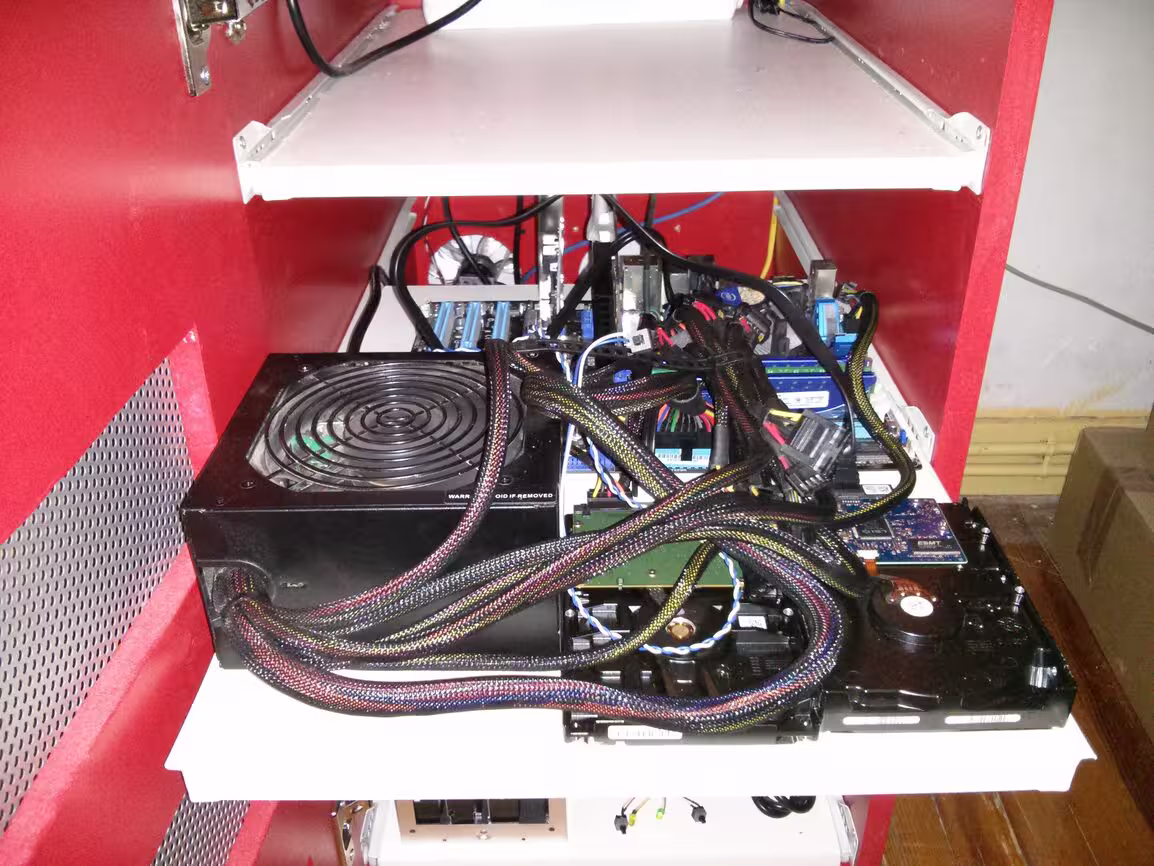

En mode flou, voici l'hyperviseur. Pour l'instant il est un peu à l'étroit mais il faut que je vais acheter une cage pour HDD comme pour le NAS, ça ira mieux. Une alim modulaire ne serait pas du luxe...
En mode flou, voici l’hyperviseur. Pour l’instant il est un peu à l’étroit mais il faut que je vais acheter une cage pour HDD comme pour le NAS, ça ira mieux. Une alim modulaire ne serait pas du luxe…
Cable management WTF! Need modular!
Cable management WTF! Need modular!
Un aperçu global
Un aperçu global
Le NAS en mode maintenance o/
Le NAS en mode maintenance o/
It's a Win!
It’s a Win!

Note : cet article fait partie d’une suite en 3 parties (photos du résultat dans la dernière partie) :
